GBT10125-2012標準-附錄A中主要是鹽霧試驗箱設計圖，試驗應按其簡圖設計：

附錄A
（資料性附錄）
鹽霧試驗箱設計簡圖

說明：
1-----鹽霧分散塔；     8-----給濕槽；         15-----廢氣處理；
2-----噴霧器；           9-----空氣飽和器；   16-----排氣口；
3-----試驗箱蓋；       10-----空氣壓縮機；  17-----廢水處理；
4-----試驗箱體；       11-----電磁閥；        18-----鹽托盤；
5-----試樣；             12-----壓力表；         19----加熱器；
6-----試樣支架；       13-----溶液箱；
7-----鹽霧收集器；    14-----溫度控制器；

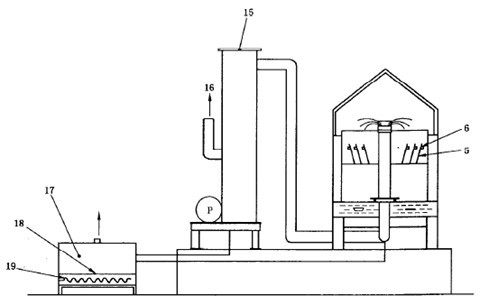

圖A.1 鹽霧試驗箱的設計簡圖 正面圖

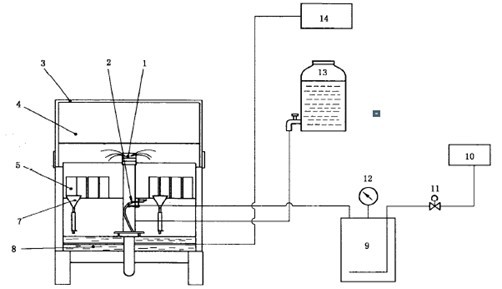

圖A.2 鹽霧試驗箱的設計簡圖 側面圖

      試驗結束后，當霧氣通過建筑物的出口向外排放以及廢水向外排放到管道之前，鹽霧試驗箱最好有合適的處理方式。
